IRHD Compact III прибор измерения твердости и микротвердости
- Производитель:
- Модель:000468
- Артикул:000468
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 51949-12 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: Bareiss (ФРГ)
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику.
Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Твердомеры IRHD COMPACT III (далее - твердомеры) предназначены для измерений твёрдости изделий из мягкой резины, природного каучука, мягкого хлорвинила. Цифровой твердомер IRHD Compact III идеально подходит для проведения измерения твёрдости тонких изделий из резины и полимеров, например: колец, шлангов, уплотнений и др. с минимальной толщиной образца - 0.6 мм
Оснащённый микропроцессорным управлением твердомер IRHD Compact III предназначен для измерения твёрдости в диапазоне:
- IRHD micro (толщина образца от 0,6 до 5,0 мм)
- IRHD normal (толщина образца от 6,0 до 10,0 мм) в соответствии со следующими стандартами: DIN ISO 48, NF T 46-003, ASTM D 1415, BS 903, Part. A26.
Описание средства измерений
Твердомеры представляют собой стационарные средства измерений, состоящие из испытательной стойки, измерительных устройств и съёмной консоли для шкалы IRHD. С прибором могут поставляться одно или два измерительных устройства в зависимости от заказа.
Принцип действия твердомеров основан на измерении разности между глубиной погружения индентора в испытываемый образец под действием контактной силы и глубиной погружения под действием общей силы. Контактная сила обеспечивается с помощью плоской кольцеобразной лапки для прижима и закрепления образца. Лапка имеет в центре отверстие для прохождения индентора и жестко соединена с измерительным устройством.
Твердомер подготавливается для работы на необходимой шкале измерений путем установки соответствующего измерительного устройства. После корректировки при необходимости времени выдержки под нагрузкой твердомер осуществляет измерения в полуавтоматическом режиме. Отображение результата измерения - числа твёрдости осуществляется на цифровом индикаторе измерительного устройства.

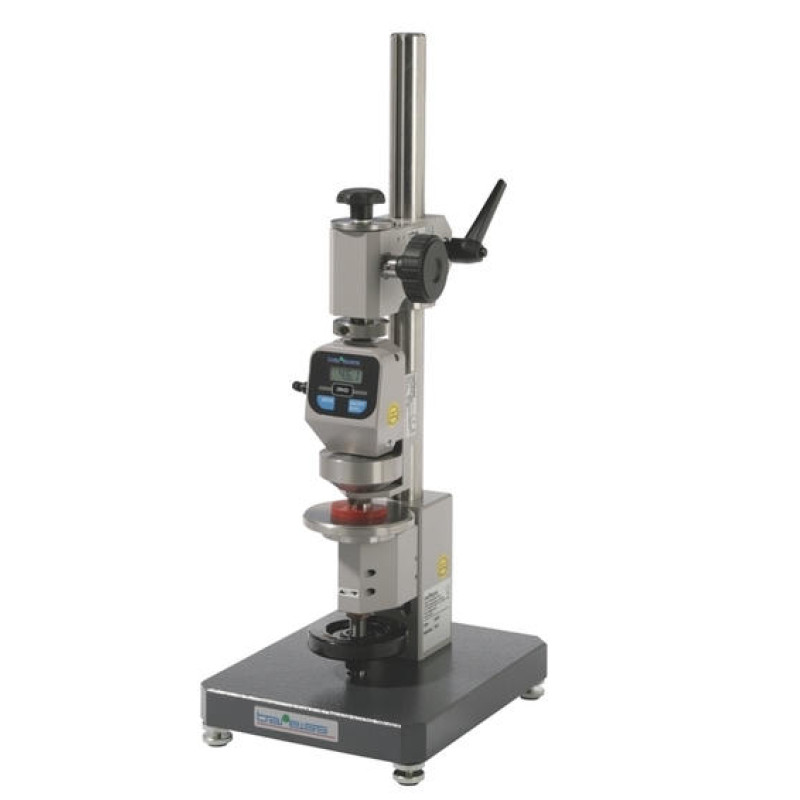

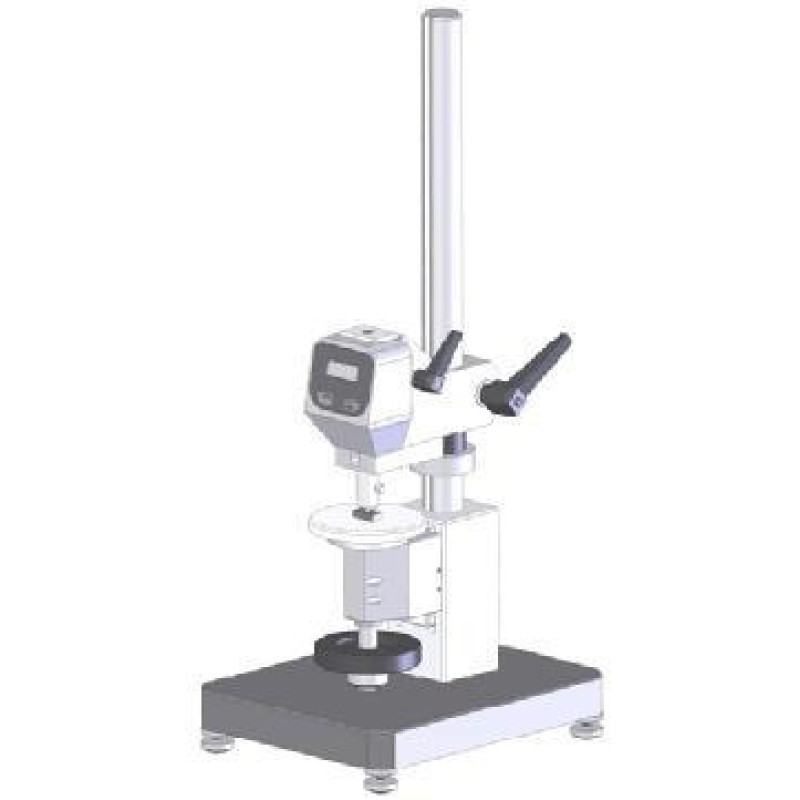

Цифровой прибор измерения твёрдости и микротвёрдости IRHD состоит из корпуса со встроенной электроникой и дисплеем, регулируемого по высоте опорного стола для образцов и стойки с установленным измерительным механизмом IRHD mikro (ISO 48). На двухстрочном ЖК-дисплее отображаются диапазон измерения, время измерения и измеренное значение. С помощью кодирующего переключателя можно настраивать время измерения (0...75 с) и язык (немецкий, английский или французский).
Измеренные значения с помощью программного обеспечения можно экспортировать через интерфейс RS232 для дальнейшей обработки и архивации. Результаты испытаний автоматически заносятся в соответственно подготовленный протокол и подвергаются статистическому анализу.
| Базовая комплектация (входит в стоимость). | ||||
| Артикул для заказа | Описание | К-во | ||
| 01214 | Микротвердомер по IRHD, наименование "Bareiss IRHD Micro Compact III" Твердомер IRHD micro compact состоит из штатива с установленным регулируемым по высоте опорным столом для образцов и измерительным приспособлением IRHD micro compact (DIN 53519-2) с интегрированной электроникой. Твердомер можно использовать для испытаний колец, уплотнений, фасонных деталей и шлангов, причем минимальная толщина должна составлять 0,6 мм. 1-строчный ЖК-дисплей выдает информацию о диапазоне измерения, время измерения и измеренное значение. С помощью кодирующего переключателя можно настраивать время измерения (0...99 сек) Измеренные значения можно передавать в ПО через интерфейс RS-232 для дальнейшей обработки и архивации. Результаты испытаний автоматически заносятся в соответственно подготовленный протокол и подвергаются статистическому анализу. | 1 | ||
| SO | Документация на русском языке | 1 | ||
| 02200 | Штатив с регулируемым по высоте опорным столом | 1 | ||
| Дополнительная комплектация (по заказу, оплачивается дополнительно) | ||||

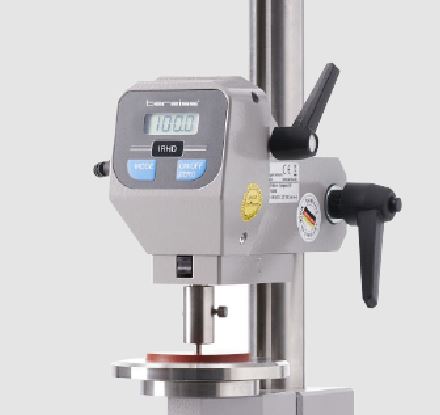

| 01217 | Измерительный модуль IRHD N для твердомера IRHD Micro Compact III (толщина образца от 6,0 до 10,0 мм) 1-строчный ЖК-дисплей выдает информацию о диапазоне измерения, время измерения и измеренное значение. С помощью кодирующего переключателя можно настраивать время измерения (0...99 сек) Измеренные значения можно передавать в ПО через интерфейс RS-232 для дальнейшей обработки и архивации | 1 | ||

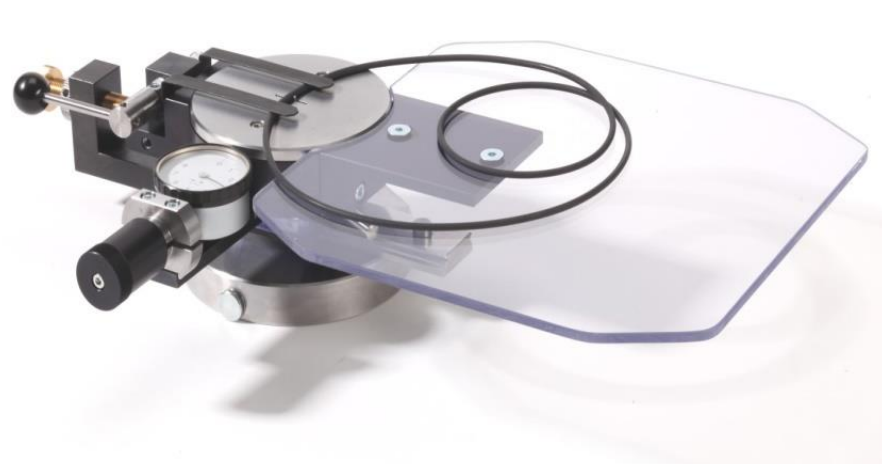

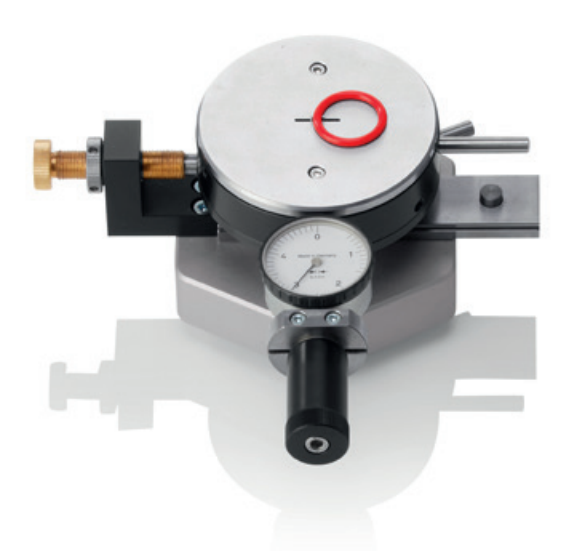

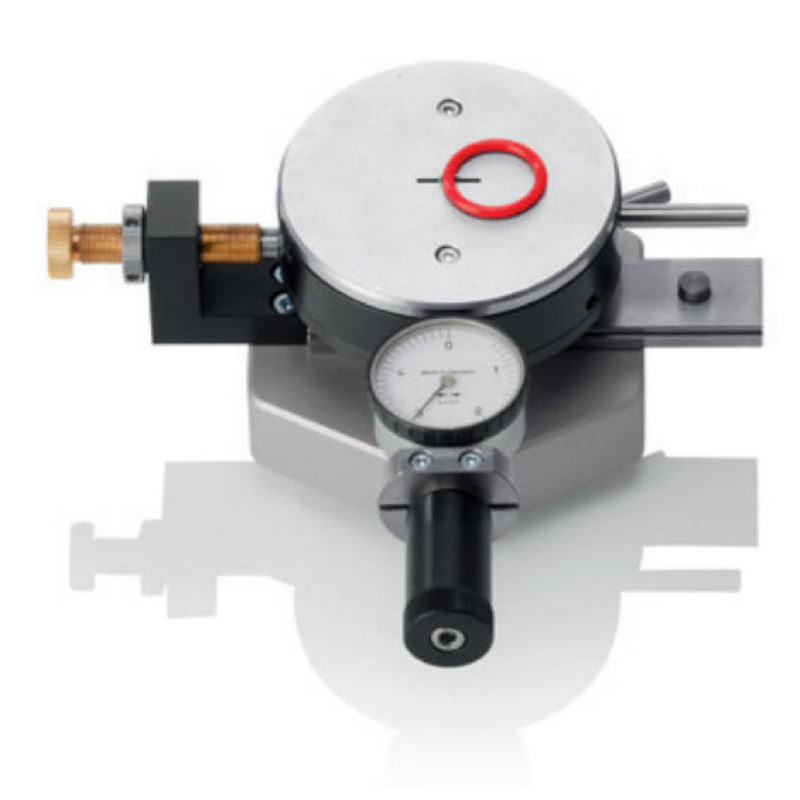

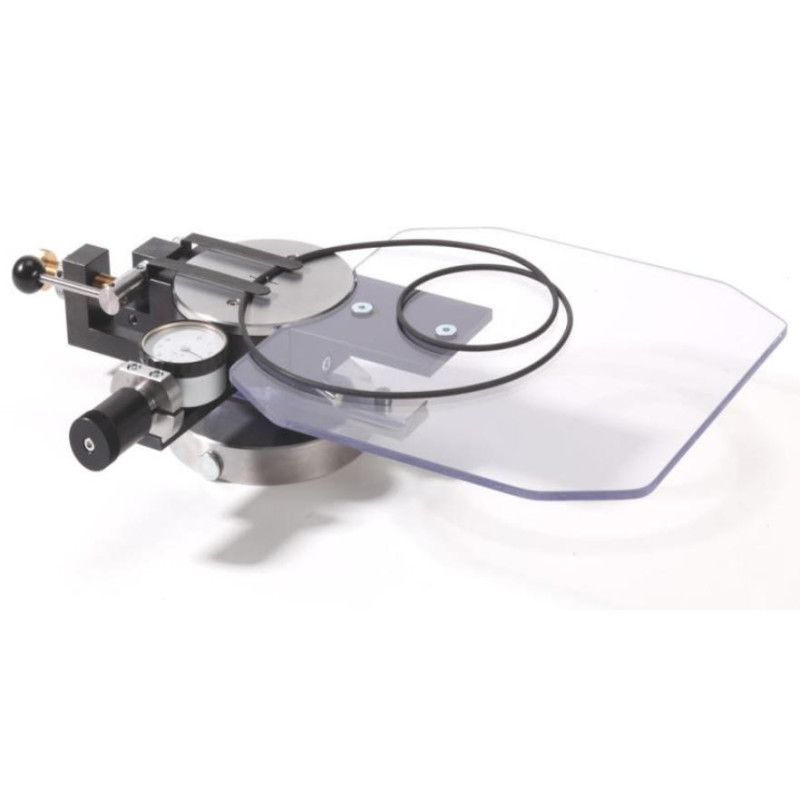

| 01139 | BAROFIX Механизм быстрой центровки для колец (диаметр сечения 0,6 ... 8 мм), макс. наружный диаметр до 200 мм. | 1 | ||
| 01137 | BAROFIX Механизм быстрой центровки для колец (диаметр сечения 0,6 ... 5 мм), макс. наружный диаметр до 50 мм. | 1 | ||

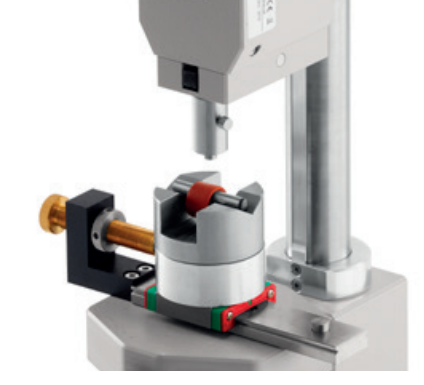

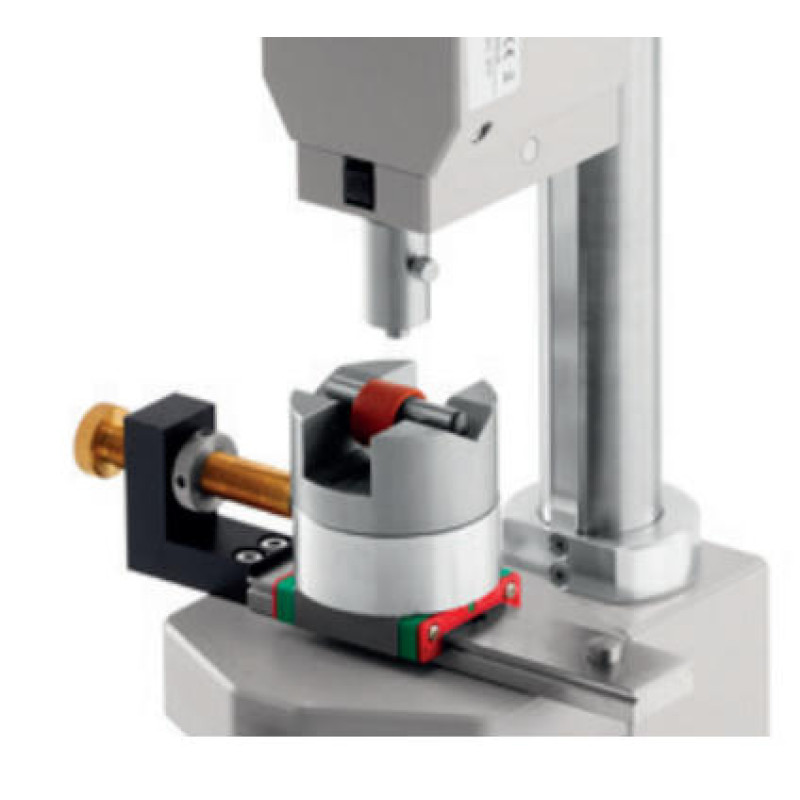

| 01052 01052-04 | CENTROFIX Устройство для быстрого центрирования шлангов и трубок Призма 120° V-образная, глубина 5 мм | 1 | ||
| 01136 | Запасной сменный индентор IRHD mikro = шарик Ø 0,4 мм | 1 | ||

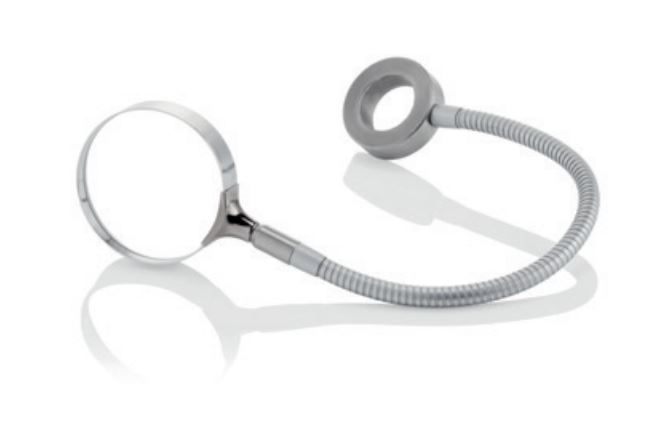

| 01246 | Увеличительное стекло 2,5 кратное, с поворотным рычагом Для наблюдения и лучшего позиционирования микро образцов ( например тонких колец, мелкого диаметра) | 1 | ||
| 00169 | Эталонная мера твёрдости IRHD микро Ø 16 мм, - с серийным номером и сертификатом калибровки DAkkS/DKD | 1 | ||
| 03010 02950 | Базовое программное обеспечение для передачи измерительных данных от твердомера в Excel | 1 | ||
| 00002 02950 | Расширенное программное обеспечение для передачи измерительных данных от твердомера через RS 232 на ПК (необходим персональный компьютер) - Регистрация результатов измерений - Система анализа полученных данных - Статистические вычисления - Построение и обработка графиков | 1 | ||
Метрологические и технические характеристики:
Шкала IRHD N
Диапазон измерения твердости, числа твердости IRHD N........................................... от 30 до 85.
Пределы допускаемой абсолютной погрешности
измерения твёрдости, числа твердости IRHD N ......................................................................... ±1.
Контактная нагрузка, Н.......................................................................................................0,3 ±0,02.
Нагрузка на шариковый индентор, Н .................................................................................5,4 ±0,01.
Шарик или полусфера, диаметр, мм.................................................................................2,50±0,01.
Прижимная лапка, высота, мм................................................................................................. 20±1.
Отверстие в лапке, диаметр, мм ................................................................................................ 6±1.
Шкала IRHD M (микротвердость)
Диапазон измерения твердости, числа твердости IRHD M.......................................... от 0 до 100.
Пределы допускаемой абсолютной погрешности
измерения твёрдости, числа твердости IRHD M......................................................................... ±1.
Контактная нагрузка, мН ..................................................................................................... 8,3 ±0,5.
Нагрузка на шариковый индентор, мН............................................................................... 145 ±0,5.
Шарик или полусфера, диаметр, мм.............................................................................0,395±0,005.
Прижимная лапка, высота, мм..........................................................................................3,35±0,15.
Отверстие в лапке, диаметр, мм ........................................................................................... 1±0,15.
Рабочие условия применения:
- температура воздуха ,°С .................................................................................... от 21 до 25;
- относительная влажность воздуха, %, не более.......................................................... 85.
Питание:
- напряжение, В .......................................................................................110±10 или 230±10;
- частота, Гц.........................................................................................................от 50 до 60.
Комплектность средства измерений
Испытательная стойка...............................................................................................................1 шт.
Измерительное устройство IRHD M ............................................ 1 шт. (в зависимости от заказа).
Индентор IRHD M......................................................................... 1 шт. (в зависимости от заказа).
Набор принадлежностей для шкалы IRHD M.............................. 1 шт. (в зависимости от заказа).
Измерительное устройство IRHD N ............................................. 1 шт. (в зависимости от заказа).
Индентор IRHD N ......................................................................... 1 шт. (в зависимости от заказа).
Набор принадлежностей для шкалы IRHD N .............................. 1 шт. (в зависимости от заказа).
Cъёмная консоль IRHD N ............................................................. 1 шт. (в зависимости от заказа).
Руководство по эксплуатации IRHD COMPACT III -01РЭ .....................................................1 шт.
Методика поверки IRHD COMPACT III -01МП ........................................................................1 шт.
